코스트코 야외등 개조 - 리튬 폴리머 배터리로 교체

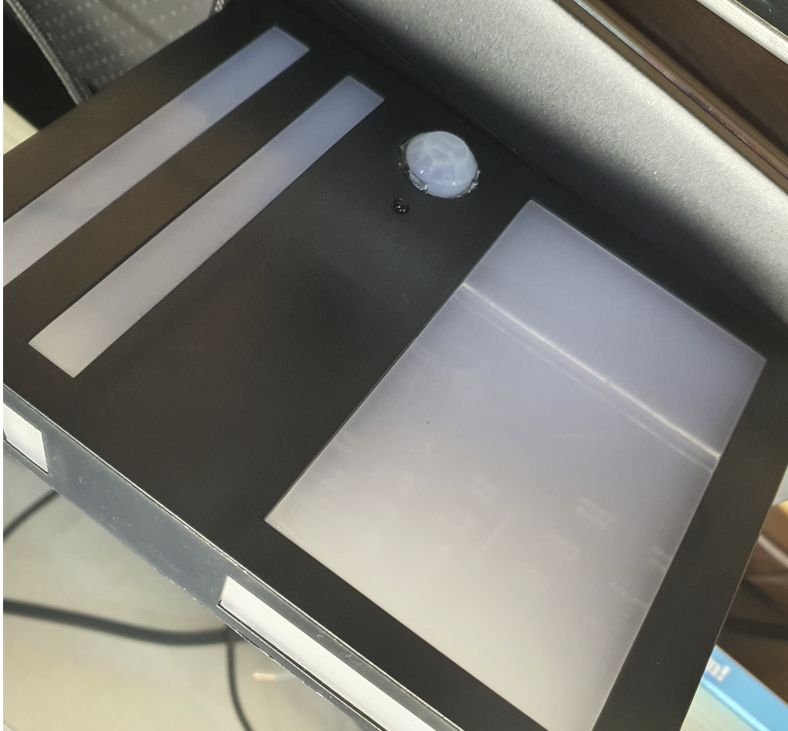

이것은 코스트코에서 구입한 야외등 입니다.

조도센서와 모션센서를 이용하여 밤에 움직임이 있을 때 불을 켜 주는 역할을 하게 됩니다.

전원은 AA 건전지 세 개가 사용이 됩니다.

문제는 이걸 달아놓았더니 들어가는 건전지 값이 만만치 않습니다.

AA 건전지를 다른 전지로 바꾼 뒤 충전이 가능하게 하면 나름 괜찮을 것 같은 생각이 듭니다.

우선 아두이노 코딩봇을 만드느라 18650 배터리를 비롯하여

멀티미터, 인두기, TP4056 모듈 등 여러가지를 질렀으니, 가능할것 같아 확인을 해봅니다.



이 제품은 야외에서 사용되는 것까지 고려가 되어 방수처리가 되어있어서

건전지 넣는 부분 외의 부분을 뜯으면(아주 힘겹게 뜯어야 합니다) 방수는 물건너가게 됩니다.

모든 배터리 및 충전 모듈을 AA 건전지 3개가 들어갈만한 공간에 넣어주어야 합니다.

18650 배터리는 너무 크니 리튬 폴리머 배터리를 찾아 봅니다.



위 사진은 제가 구입한 리튬 폴리머 배터리 입니다.

리튬 폴리머 배터리는 모델명을 보면 크기를 알 수 있습니다.

위 모델명은 652533 이라고 적혀 있으니 두께 6.5mm, 세로 2.5cm, 가로 3.3cm의 크기 입니다.

여러 가지 중에 저 위에 모델의 크기가 가장 적당할 듯 하여 주문 합니다.



리튬폴리머 배터리는 3.7v의 출력을 내기 때문에 AA 건전지 3개의 출력과 동일하게 하려면

4.5v로 승압을 해 주어야 합니다. 기존에 사두었던 DC Step up converter 인 SX1308은 높이가 너무 높아

조금 더 납작해 보이는 MT3608 이라는 녀석까지 함께 주문 합니다.

그리고 기존에 주문해서 넉넉히 가지고 있는 TP4056까지 함께 사용을 하여

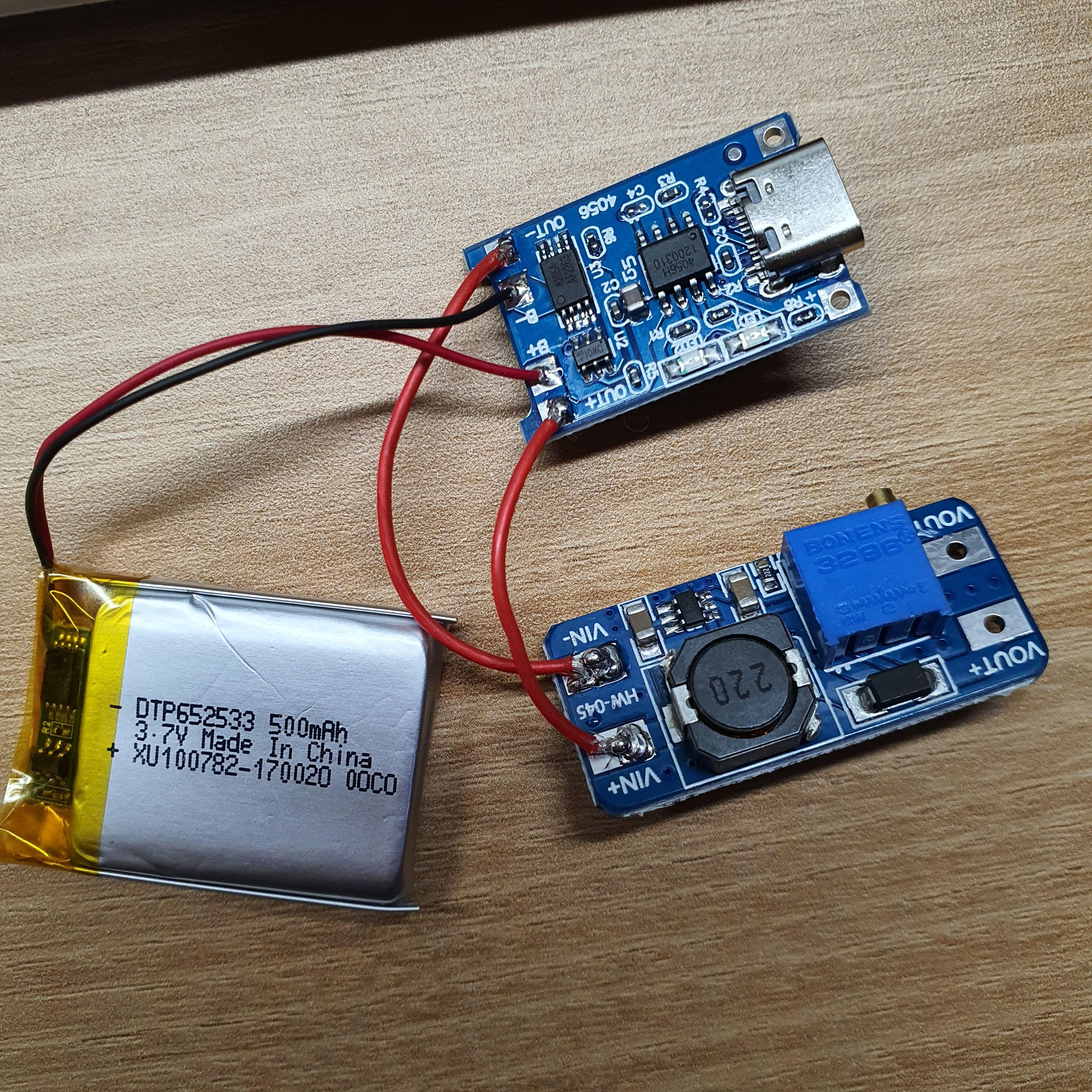

아래와 같이 연결을 해 줍니다.

리튬 폴리머 배터리의 +,- 를 TP4056의 B+,B-에 연결을 하고

TP4056의 OUT+,OUT-를 MT3608의 VIN+,VIN-로 연결해준 다음

VOUT+, VOUT-의 전압을 측정해 원하는 4.5V가 나올 때 까지 가변저항을 돌려 조정해 줍니다.



그리고 VOUT+, VOUT-를 건전지 단자에 잘 납땜을 해서 붙여 준 뒤

잘 정리해서 욱여 넣어 주면 됩니다.

이런 식으로 대충 정리를 해준 뒤 충전기를 연결해 충전이 잘 되는지,

동작하는데에는 문제가 없는지를 확인 해 준 다음 뚜껑을 닫으면 됩니다.



리튬 폴리머 배터리의 경우

정말 다양한 크기들이 나와 있고 위와 같이 TP4056을 이용하면 쉽게 충전도 할 수 있어서

기존 건전지를 쓰던 제품들을 충전용으로 만들기에 좋은 것 같습니다.



물론 납땜용 인두라던가, 멀티미터 등이 필요하긴 하지만

별 대단치 않은 일을 했음에도 뿌듯함이 꽤 큰건 장점인 듯 합니다.



++++

사용을 하다보니 큰 문제가 있네요.

AA 건전지의 용량은 대략 2000mA로 AAA 세개면 6000mA 정도가 되는데

사이즈에 맞추느라 리튬 폴리머 배터리를 500mA짜리를 사용을 한 탓에

금방 방전이 됩니다. 허허허.

와잎님께 등짝을 맞기 전에 원복을 시킬까 하다

알리에서 두개 2달러에 파는 5v 태양광 패널을 주문을 했으니

도착하면 태양광 충전등으로 개조를 해볼까 합니다.





++++++

하지 마세요ㅋㅋㅋㅋ

사이즈에 맞게 조그마한 태양광 패널을 샀는데

너무 작아서 그런지 충전이 제대로 될 만한 전류량이 나오질 않네요.

다행히 등짝은 무사합니다.
